ML428S-8BAD-T/R是美聯互通自主研發和生產的適用於廣播電視行業、高清會議等係統的高可靠、高性能的串行數字光傳輸設備，信號格式從19.4Mbps到2.97Gbps。

產品型號：ML428S-8BAD-T/R

產品品牌：美聯互通

更新時間：2025-03-11

詳細介紹

1. 產(chan) 品簡介
ML428S-8BAD-T/R是美聯互通自主研發和生產(chan) 的適用於(yu) 廣播電視行業(ye) 、高清會(hui) 議等係統的高可靠、高性能的串行數字光傳(chuan) 輸設備，信號格式從(cong) 19.4Mbps到2.97Gbps, 係統支持符合SMPTE424M，SMPTE422M，SMPTE292M，SMPTE259M，SMPTE297M，SMPTE305M，SMPTE310M標準,以及DVB-ASI（EN50083-9）等數字電視格式的信號,滿足工業(ye) 級和廣電產(chan) 品相關(guan) 標準要求。隻需單根光纖就能將3G/HD/SD-SDI數字信號、發射端本地環出、接收端雙輸出、音頻信號以及RS232控製信號進行遠距離傳(chuan) 輸，同時支持雙向音頻和雙向RS232數據業(ye) 務可選。

2. 產(chan) 品特點

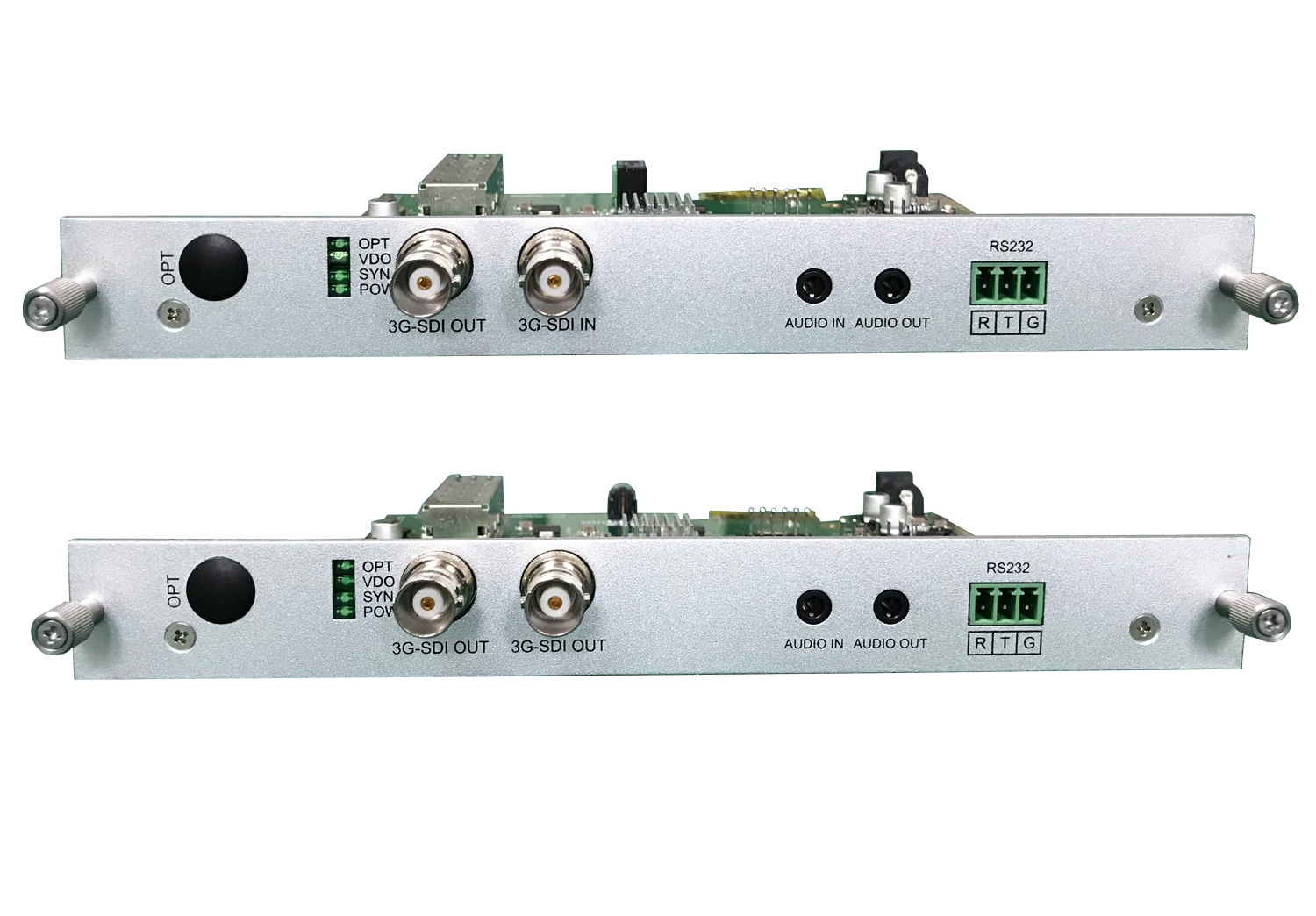

通過單芯光纖傳(chuan) 輸3G/HD/SD-SDI/ASI/TS流數字電視信號，發射端輸入8路3G-SDI數字視頻、同時帶8路本地環出，8路模擬立體(ti) 聲音頻，8路RS232數據；輸出16路3G-SDI數字視頻，8路立體(ti) 聲模擬音頻，8路RS232數據；
接收端同時輸出16路3G-SDI數字視頻，8路模擬立體(ti) 聲音頻，8路RS232數據；輸入8路3G-SDI數字視頻、同時代8路本地環出，8路模擬立體(ti) 聲音頻，8路RS232數據；
工作範圍從(cong) 19.4Mb/s到2.97Gb/s，用於(yu) SMPTE 292M (1.485Gb/s)的時鍾恢複；
支持所有的SMPTE 259M 的標準，工作於(yu) 143Mb/s - 360Mb/s；
支持SMPTE 305M (SDTi)、SMPTE 310M (19.4Mb/s)、SMPTE 344M (540Mb/s)、SMPTE 424M、M2S 和 DVB-ASI (270Mb/s)標準；
輸出光波長範圍為(wei) 1310nm、1550nm和高達16種CWDM波長(ITU-T G.694.2 兼容)，單模單芯光纖，傳(chuan) 輸距離0~100km可選，FC/UPC光纖接口；
150m自動電纜均衡，適用所有在2.97Gb/s以下的速率(Belden 1694A)；
全數字，無壓縮，無延時，實時無損傳(chuan) 輸，廣播級指標；
和各品牌拚接處理器、矩陣、攝像機、會(hui) 議終端等設備對接，輸出圖像無雪花、無噪點、無閃屏、無裂屏等現象，兼容性強；
發射端本地環出功能，可實現本地預監，接收端雙輸出功能，可實現多屏顯示，無須信號分配器；
支持正向音頻和反向音頻，雙向立體(ti) 聲音頻傳(chuan) 輸，支持雙向對話功能；
支持SDI信號帶嵌入式音頻傳(chuan) 輸，支持發送端音頻加嵌和接收端音頻解嵌功能；
支持正向和反向RS232控製數據，可實現RS232雙向傳(chuan) 輸；
Re-Clock（時鍾恢複），兼容HD/SD-SDI,DVB-ASI,TS流信號；
自動識別和配置各種顯示模式；
內(nei) 置自動均衡，畫麵清晰穩定；
內(nei) 置ESD靜電保護電路，支持帶電熱拔插；
設有誤碼校正電路,並具有抗突發幹擾的能力；
超級光學動態範圍、使用時無需調節；
LED狀態指示燈對關(guan) 鍵的參數進行監視；
工業(ye) 級防塵防凍防雷耐高溫設計；
精美的工藝質量和超高可靠性；

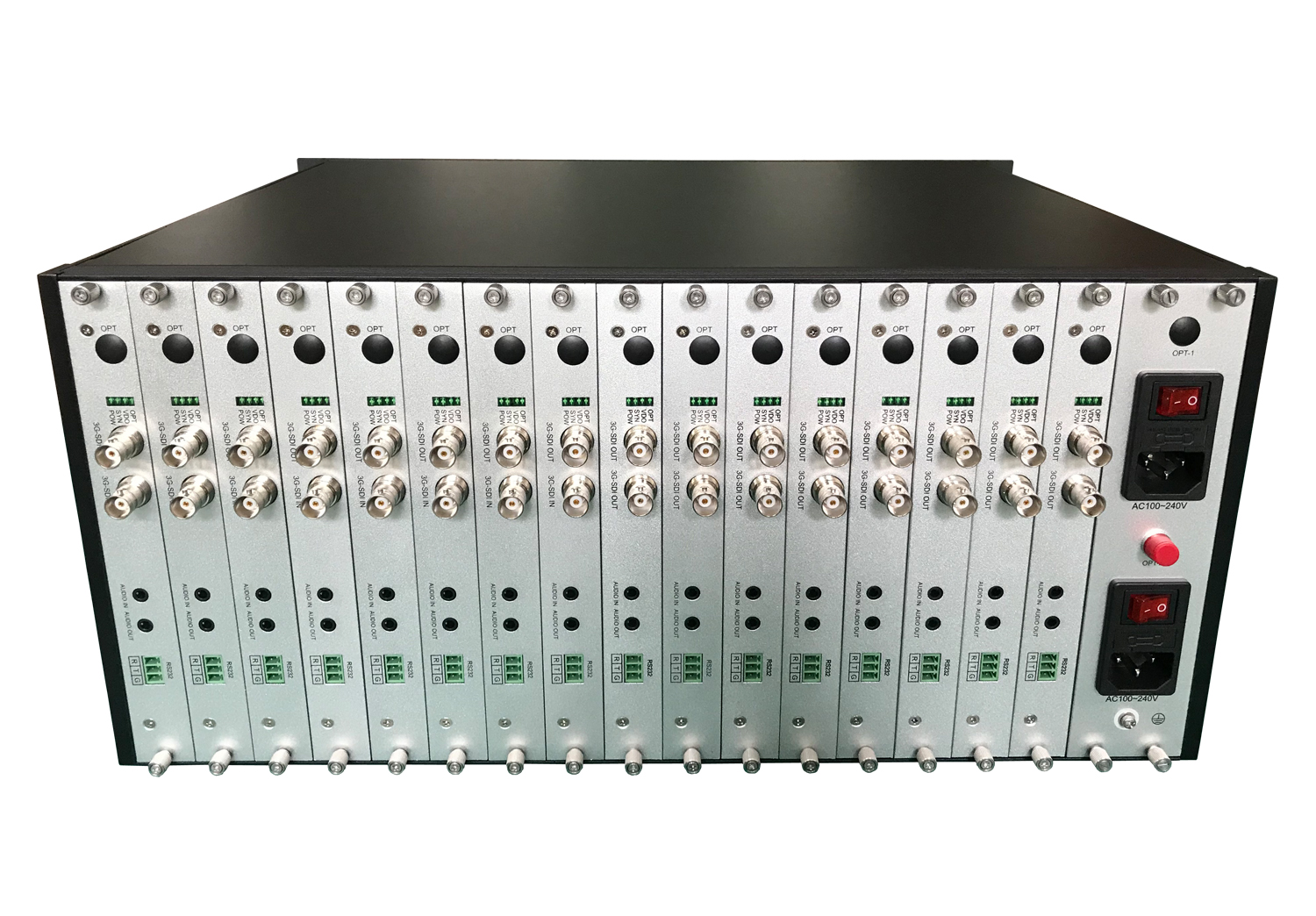

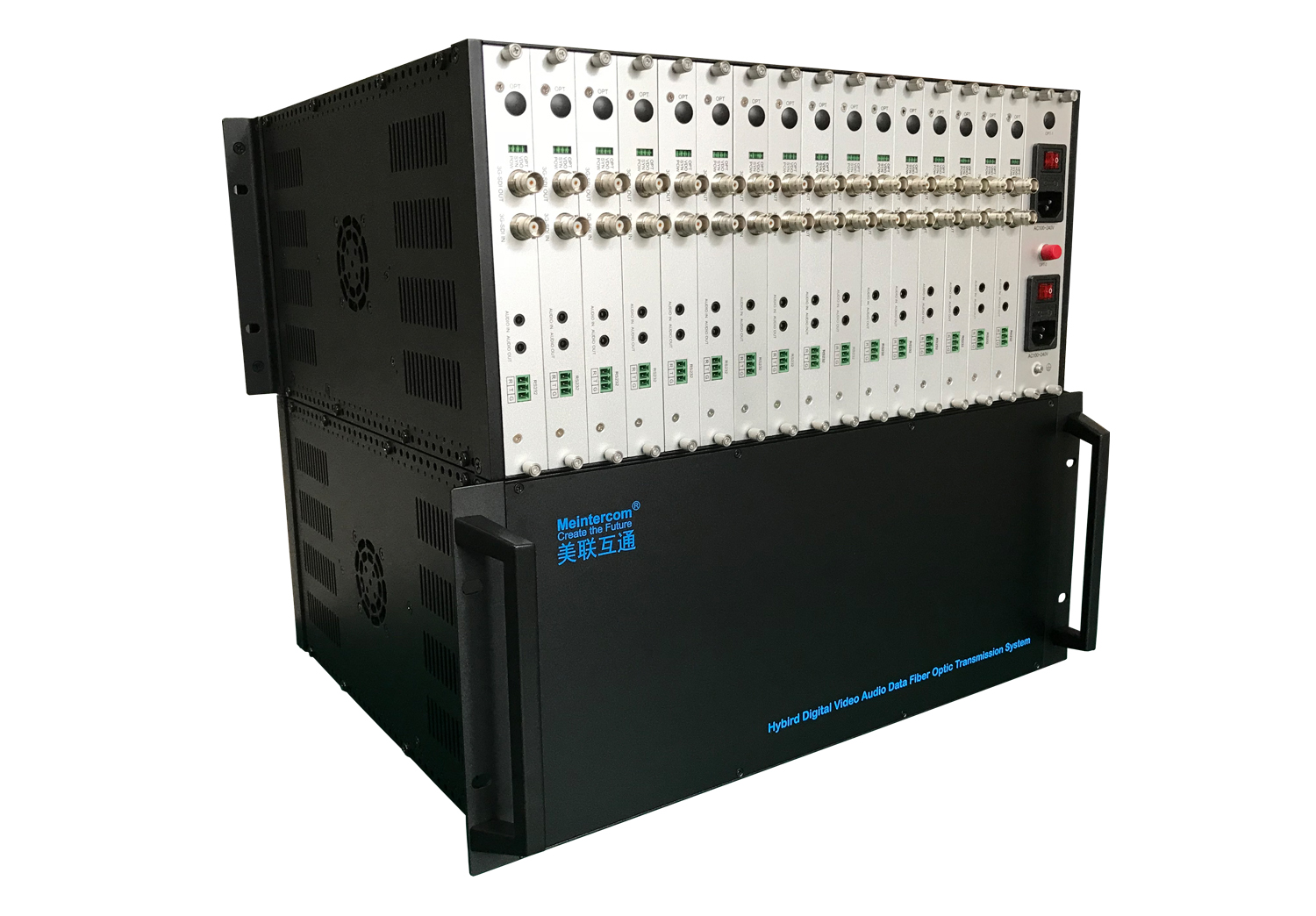

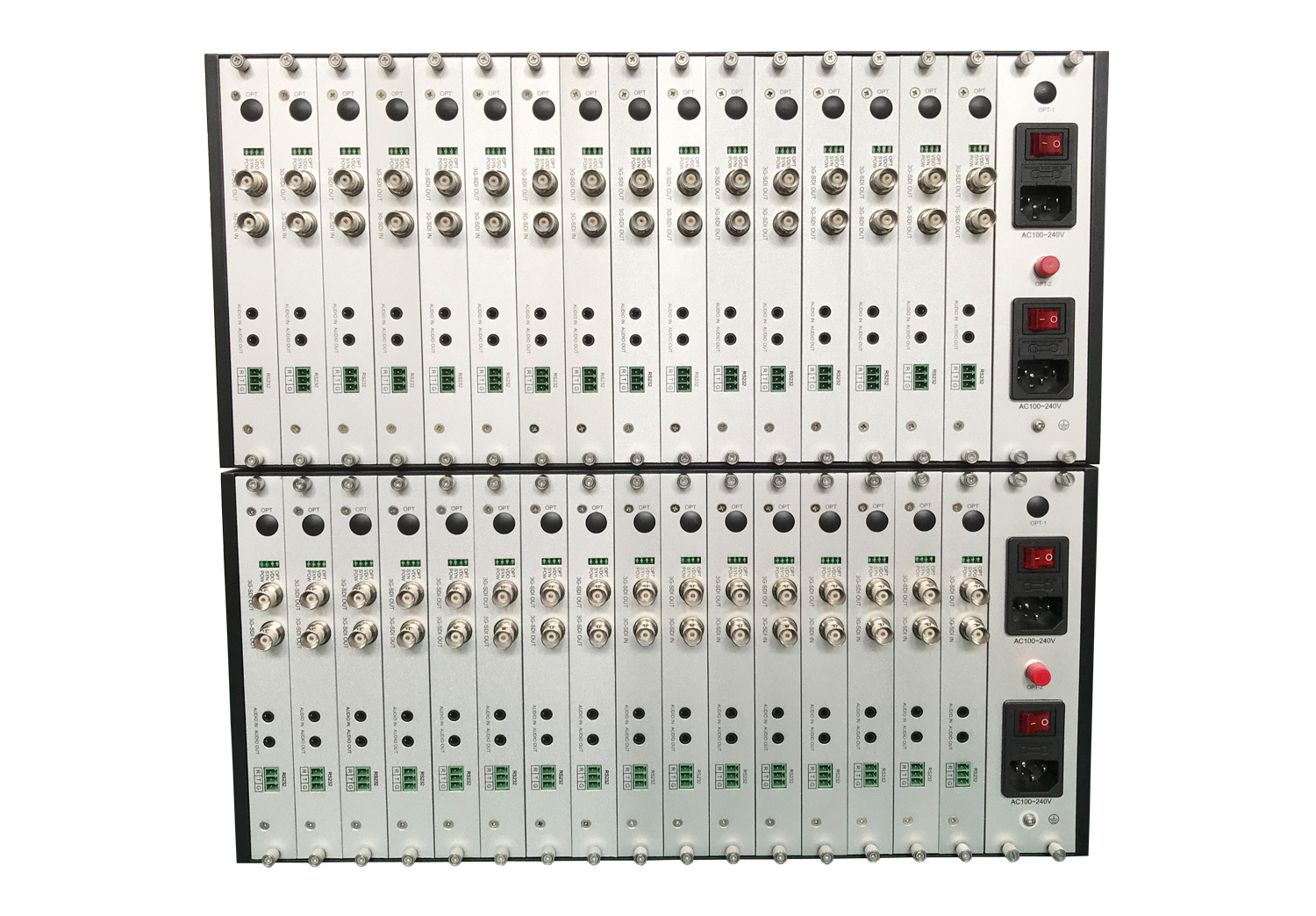

標準4.5U機架插卡式結構，全鋁合金材質，冗餘(yu) 雙電源設計，散熱性能佳；
現場安裝，簡單方便，即插即用，無需設置。
3. 關(guan) 鍵詞
1路3G-SDI光端機，1路雙向3G-SDI光端機，2路3G-SDI光端機，2路雙向3G-SDI光端機，4路3G-SDI光端機，4路雙向3G-SDI光端機，8路3G-SDI光端機，16路3G-SDI光端機，8路雙向3G-SDI光端機；SDI光端機，ASI光端機，TS流光端機，ASI/TS流光端機，3G-SDI光端機，4K SDI光端機，12G-SDI光端機，12G/6G-SDI光端機，3G-SDI無壓縮光端機，3G-SDI非壓縮光端機，3G-SDI多業(ye) 務光端機，3G-SDI無壓縮高清光端機，3G-SDI無壓縮數字光端機，3G-SDI無壓縮視頻光端機，3G-SDI視頻光端機，3G-SDI數字光端機，3G-SDI音視頻光端機，3G-SDI高清光端機，3G-SDI高清視頻光端機，3G-SDI光端機帶雙向音頻，3G-SDI光端機帶環出，3G-SDI光端機帶雙輸出，3G-SDI數字高清光端機，3G-SDI數字視頻光端機，廣播級3G-SDI光端機，3G-SDI光端機帶RS232，3G-SDI光纖延長器，3G-SDI光纖傳(chuan) 輸器，3G-SDI光纖收發器，3G-SDI光端機廠家，3G-SDI光端機生產(chan) 廠家，3G-SDI光端機廠商，3G-SDI光端機製造廠家。

訂貨信息
型號	基本配置
1~16路正向3G/HD/SD-SDI/DVB-ASI/TS流數字高清光端機
ML421-1AD-T/R	1路正向3G-SDI+1路本地環出+2路輸出數字高清光端機，1路正向立體(ti) 聲音頻和1路正向RS232數據
ML421-1BAD-T/R	1路正向3G-SDI+1路本地環出+2路輸出數字高清光端機，1路雙向立體(ti) 聲音頻，1路雙向RS232數據
ML422-2AD-T/R	2路正向3G-SDI+2路本地環出+4路輸出數字高清光端機，2路正向立體(ti) 聲音頻和2路正向RS232數據
ML424-4AD-T/R	4路正向3G-SDI+4路本地環出+8路輸出數字高清光端機，4路正向立體(ti) 聲音頻和4路正向RS232數據
ML428-8AD-T/R	8路正向3G-SDI+8路本地環出+16路輸出數字高清光端機，8路正向立體(ti) 聲音頻和8路正向RS232數據
ML4216-16AD-T/R	16路正向3G-SDI+16路本地環出+32路輸出數字高清光端機，16路正向立體(ti) 聲音頻和16路正向RS232數據
1~8路雙向3G/HD/SD-SDI/DVB-ASI/TS流數字高清光端機
ML421S-1BAD-T/R	1路雙向3G-SDI，1路雙向模擬立體(ti) 聲音頻，1路正向RS232和1路反向RS232數據
ML422S-2BAD-T/R	2路雙向3G-SDI，2路雙向模擬立體(ti) 聲音頻，2路正向RS232和2路反向RS232數據
ML424S-4BAD-T/R	4路雙向3G-SDI，4路雙向模擬立體(ti) 聲音頻，4路正向RS232和4路反向RS232數據
ML428S-8BAD-T/R	8路雙向3G-SDI，8路雙向模擬立體(ti) 聲音頻，8路正向RS232和8路反向RS232數據
